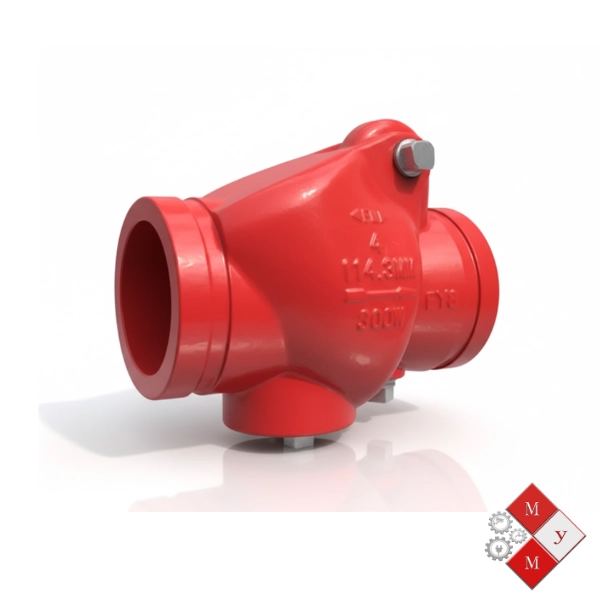

Cheque Cortina HD Ranurado UL/FM (H84X): Válvula de Columpio Resiliente Ranurada a 300 PSI
El Cheque Cortina HD Ranurado UL/FM (Modelo H84X) es una válvula de retención de columpio resiliente diseñada para prevenir el flujo inverso de manera eficiente en sistemas de tuberías ranuradas. Su diseño «Heavy Duty» (HD) y su construcción en Hierro Dúctil aseguran un rendimiento confiable, respaldado por las más altas certificaciones internacionales para la protección contra incendios.
1. Certificaciones y Especificaciones Operacionales
La fiabilidad del Cheque Cortina HD Ranurado UL/FM se basa en su estricto cumplimiento normativo y en su robusta capacidad de presión.
Detalles de Certificación y Desempeño
| Característica | Especificación | Norma / Certificación |
| Certificaciones | UL, FM y LPCB. | Aprobación para sistemas contra incendio (código 0C 3073.7). |
| Presión Estándar | 300 PSI. | Opciones de 200 PSI y 250 PSI disponibles bajo solicitud. |
| Conexión | Ranurada (Groove). | AWWA C606. |
| Recubrimiento | Epóxico por Fusión (Fusion Bonded Epoxy Coating). | ANSI/AWWA C550. |
| Rango de Temperatura | 0 a 100 (típicamente °C). | N/A |
El recubrimiento epóxico por fusión C550 garantiza una protección superior contra la corrosión, esencial para la longevidad del sistema.
2. Materiales de Construcción (Heavy Duty)
La construcción del Cheque Cortina HD Ranurado UL/FM utiliza materiales resistentes que cumplen con las normas ASTM y AISI, asegurando un desempeño duradero.
Materiales Estándar del Modelo H84X
| Parte | Material Estándar | Especificación |
| Cuerpo de Válvula | Hierro Dúctil. | ASTM A536, 65-45-12. |
| Perno de Bisagra | Acero Inoxidable. | AISI 420. |
| Anillo de Sellado del Disco | EPDM. | N/A |
| Anillo de Asiento | Bronce. | ASTM B62 C83600 (Ajuste a presión). |
| Disco | Acero Inoxidable (DN50-100) y Hierro Dúctil (DN150-300). | AISI 304 / ASTM A536, 65-45-12. |
| Tornillería | AISI 304. | N/A |
La selección de materiales como el Hierro Dúctil y el Acero Inoxidable garantiza que el Cheque Cortina HD Ranurado UL/FM pueda soportar las condiciones operacionales más rigurosas.
3. Rangos de Dimensiones y Conexiones
La válvula está disponible en un amplio rango de tamaños, desde 2″ hasta 12″, con longitudes variadas (L) para adaptarse a diferentes diseños de tubería.
| Pulgadas (Inch) | Milímetros (mm) | Longitud L (mm) |
| 2″ | 50 | 171 |
| 4″ | 100 | 210 |
| 6″ | 150 | 324 |
| 12″ | 300 | 535 |
Las conexiones de puertos auxiliares (P1, P2, P3) varían en tamaño y tipo de rosca (NPT), proporcionando opciones para drenaje o instrumentación.
En la Válvula Cheque Cortina HD Ranurado UL/FM (H84X), de Hierro Dúctil, con extremos ranurados para acoples mecánicos, la certificación UL/FM/LPCB asegura que el Cheque Cortina HD Ranurado UL/FM no solo cumple con las especificaciones de presión y temperatura, sino que ha sido rigurosamente probado para garantizar su desempeño como componente crítico en sistemas de protección contra incendios. Su compatibilidad con acoples ranurados conforme a AWWA C606 y la disponibilidad de múltiples tamaños hacen del modelo H84X la elección preferida para instalaciones rápidas y seguras
