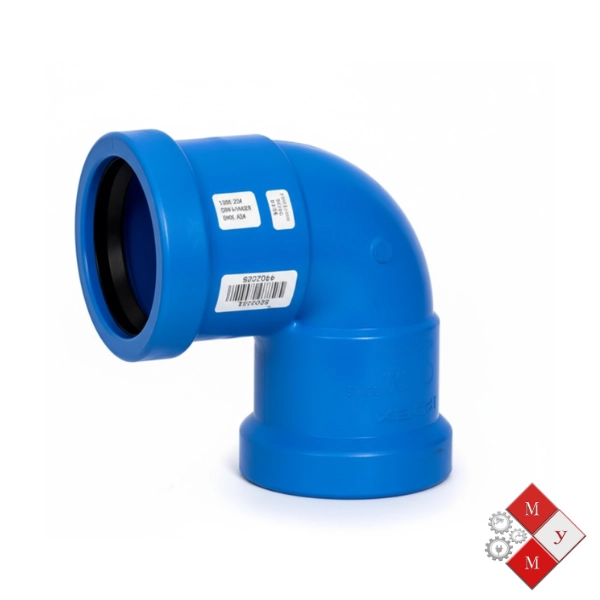

Codo X 90 PVC C-900 (Blue Brute): Accesorio de Alta Autoridad para Redes de Distribución
El Codo X 90 PVC C-900 es un accesorio clave de los sistemas de tuberías BLUE BRUTE PIPING SYSTEMS de IPEX. Diseñado para realizar cambios de dirección de 90 grados, este codo está fabricado específicamente para la línea de tuberías de PVC C-900, asegurando la máxima compatibilidad y resistencia en redes de distribución a presión.
1. Certificaciones de Calidad y Autoridad (AWWA, UL, FM)
La fiabilidad del Codo X 90 PVC C-900 es confirmada por su cumplimiento con múltiples estándares de la industria, esenciales para su uso en proyectos municipales y de protección contra incendios.
Tabla de Estándares
| Certificación / Norma | Alcance | Relevancia para el Codo X 90 PVC C-900 |
| AWWA C900 / C907 | Estándares de diseño de accesorios y tuberías de PVC. | Certificación principal que garantiza la compatibilidad dimensional y de presión. |
| CSA B137.3 / B137.2 | Normas canadienses para tuberías plásticas. | Extiende el uso certificado a diámetros de 100 mm a 300 mm. |
| FM 1612 Approved | Aprobación de Factory Mutual. | Certificación clave para la fiabilidad en sistemas de protección contra incendios. |
| UL 1285 Listed | Listado de Underwriters Laboratories. | Aprobación para equipos de manejo de fluidos. |
2. Especificaciones Dimensionales y Diseño Estructural
El diseño del Codo X 90 PVC C-900 incluye dimensiones precisas para garantizar un ajuste perfecto con la tubería C-900/C905.
Dimensiones del Codo de 90° (90° Elbow)
La dimensión L1 es la distancia desde el centro del codo hasta la cara del socket (enchufe), esencial para la planificación del tendido de tuberías.
| Talla (in) | Talla (mm) | Dimensión L1 (in) | Dimensión L1 (mm) |
| 4 | 100 | 2.66 | 67 |
| 6 | 150 | 4.3 | 108 |
| 8 | 200 | 5.5 | 140 |
| 10 | 250 | 6.7 | 171 |
| 12 | 300 | 7.7 | 195 |
Nota de Diseño Específica
Los tamaños más grandes de Codo X 90 PVC C-900 (10″ y 12″) están diseñados con orejetas externas (external lugs). Esta característica es crucial para la integración con sistemas de sujeción (restraint systems) que se utilizan para anclar y asegurar los accesorios contra las fuerzas de empuje en alta presión, garantizando la estabilidad de la red.
El Codo X 90 PVC C-900 no solo facilita los cambios de dirección, sino que también aporta un nivel de seguridad y rendimiento certificado indispensable en los sistemas modernos de distribución de agua y extinción de incendios.
La certificación dual del Codo X 90 PVC C-900, otorgada por UL 1285 y FM 1612 Approved, es un diferencial crucial que lo posiciona como un componente de máxima seguridad en la industria. Este accesorio, clave dentro de los sistemas BLUE BRUTE PIPING SYSTEMS, está diseñado para ser instalado mediante juntas elásticas que absorben el movimiento.
Además de su excelente rendimiento hidráulico, la inclusión de orejetas externas (external lugs) en los tamaños de 10″ (250 mm) y 12″ (300 mm) ofrece una ventaja de ingeniería para la instalación de sistemas de sujeción (restraint systems). Esta característica asegura que el Codo X 90 PVC C-900 permanezca anclado y resista las fuerzas de empuje axial en los puntos de cambio de dirección, manteniendo la integridad de la red a alta presión.
