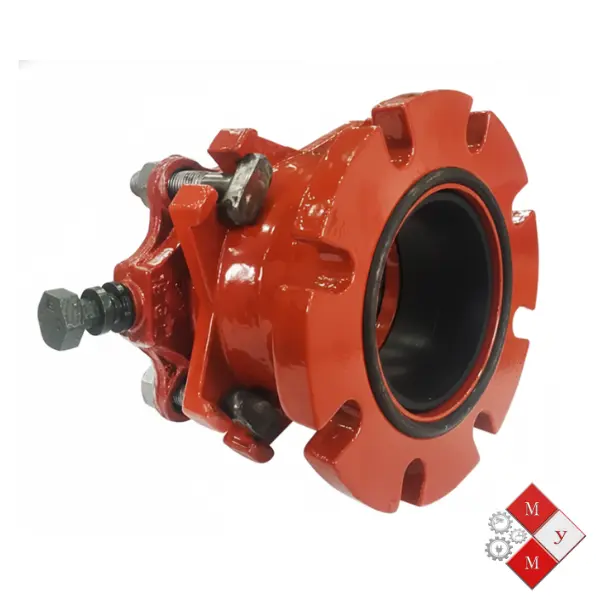

Kit Adaptador Transición Brida Serie 4200 Para C-900 (PVC StarFlange™): Acople Restringido UL/FM para PVC
El Kit Adaptador Transición Brida Serie 4200 Para C-900 (PVC StarFlange™) es un dispositivo de acoplamiento de brida adaptadora totalmente restringida, diseñado para conectar tubería de PVC de extremo liso a cualquier tubería o accesorio bridado estándar. Es un componente clave para sistemas que requieren una sujeción total de la tubería, utilizando el restrictor PVC Stargrip® Serie 4000 integrado para este fin.
1. Clasificación de Rendimiento y Restricción Total del Kit Adaptador Transición Brida Serie 4200 Para C-900
Este adaptador garantiza una conexión segura y de alta presión para la tubería de PVC C-900, gracias a su diseño de restricción y sus certificaciones.
Especificaciones de Presión y Certificaciones del Kit Adaptador Transición Brida Serie 4200 Para C-900
| Característica | Especificación Técnica | Certificación / Norma |
| Función | Adaptador de brida restringida. | Conecta extremo liso de PVC a brida. |
| Presión Nominal | 150 PSI para tubería C900 DR18 Clase 235 (4″ a 12″). | Cuenta con un factor de seguridad de 2:1 (300 PSI de prueba). |
| Certificaciones | UL Listed y FM Approved. | Garantizan su uso en sistemas de seguridad y de alta exigencia. |
| Estándar de Brida | Patrón de perforación ANSI Clase 125/150. | Coincide con ANSI/AWWA C115/A21.15. |
| Diseño del Restrictor | Tipo cuña (wedge) con pernos de límite de torsión (twist-off bolts). | Asegura que la restricción esté ajustada a la especificación sin sobreapretar. |
| Compatibilidad | Tubería de PVC C900/C905 e IPS. | No debe usarse en tubería de Hierro Dúctil o Acero. |
2. Materiales y Componentes del Kit Adaptador Transición Brida Serie 4200 Para C-900
El kit se ensambla a partir de materiales de alta resistencia, diseñados para trabajar conjuntamente y ofrecer una solución de acoplamiento duradera.
| Componente | Material | Especificación |
| Cuerpo / Restrictor | Hierro Dúctil de alta resistencia. | ASTM A536, Grado 65-45-12. |
| Juntas (MJ y Tórica) | Caucho de Estireno Butadieno (SBR). | ANSI/AWWA C111/A-21.11. |
| Pernos T y Tuercas | Acero de baja aleación de alta resistencia. | ANSI/AWWA C111/A-21.11. |
| Color Estándar | Prensaestopas (Gland) en Rojo Coral (RAL 3016). | Alta visibilidad. |
3. Instalación Sencilla y Tolerancia a Desalineación
El Kit Adaptador Transición Brida Serie 4200 Para C-900 se instala sin necesidad de herramientas especializadas y permite cierta flexibilidad en la alineación.
-
Deflexión: Permite una deflexión máxima de la junta de 5 grados para tamaños de 4″ a 8″, lo cual acomoda la desalineación de la tubería.
-
Proceso de Montaje: Incluye la lubricación de la junta, el deslizamiento de la prensaestopas y la junta MJ, la alineación de brida y, finalmente, el apriete en estrella de los pernos T (rango de 75-90 ft-lbs para 4″-24″) seguido del apriete de los pernos de límite de torsión hasta que sus cabezas se rompen, confirmando la restricción total.
-
Ventajas de Instalación: El extremo de la tubería de PVC no necesita ser cortado en escuadra.
El Kit Adaptador Transición Brida Serie 4200 Para C-900 combina la resistencia del Hierro Dúctil con la ligereza del PVC, garantizando un punto de conexión totalmente restringido y certificado para sistemas de alta presión.
El Kit Adaptador Transición Brida Serie 4200 Para C-900 se distingue por la incorporación de cuñas (wedges) y pernos de límite de torsión (twist-off bolts), un diseño de ingeniería que no solo garantiza que la sujeción sea totalmente restringida contra la carga axial, sino que también elimina el riesgo de daño a la tubería de PVC por un apriete excesivo.
Esta característica de seguridad, combinada con el cuerpo de Hierro Dúctil (ASTM A536) y las juntas SBR, le confiere una robustez que lo hace ideal para aplicaciones a 150 PSI donde se exige la certificación UL/FM. La versatilidad de este Kit Adaptador Transición Brida Serie 4200 Para C-900 permite la conexión segura de tubería de extremo liso a bridas Clase 125/150, incluso cuando existe una desalineación de hasta 5 grados, optimizando el tiempo y la precisión en la instalación de las redes de distribución de agua potable.
