Adaptador MJ Hierro Dúctil C-900: La Transición UL/FM de 350 PSI para Tuberías de PVC y DIP
El Adaptador MJ Hierro Dúctil C-900 (parte de la línea Compact MJ Fittings de STAR® PIPE PRODUCTS) es un componente de alta ingeniería diseñado para asegurar una conexión robusta entre la junta mecánica (MJ) y otros sistemas bridados o tuberías. Fabricado en Hierro Dúctil (ASTM A536), este accesorio es fundamental para garantizar la compatibilidad estructural y de presión en redes que utilizan tubería PVC C-900/C905 y Tubería DIP (Hierro Dúctil).
1. Rendimiento, Presión y Compatibilidad del Adaptador MJ Hierro Dúctil
Este adaptador no solo cumple con las normas de diseño, sino que ofrece una alta capacidad de presión y una deflexión controlada para adaptarse a las condiciones del terreno.
Tabla de Clasificación de Presión y Deflexión
| Característica | Detalle Técnico Clave | Norma de Diseño |
| Material | Hierro Dúctil (Ductile Iron). | ASTM A536. |
| Presión Máxima | 350 PSI (Para 2″ a 24″). | Garantía de rendimiento. |
| Compatibilidad | Tubería PVC C-900/C905 y DIP C150/C151. | ANSI/AWWA C600 y C111. |
| Diseño | Compact MJ Fittings. | ANSI/AWWA C153/A21.53. |
| Juntas y Pernos | Juntas SBR y Pernos T de acero de baja aleación. | ANSI/AWWA C111/A21.11. |
| Deflexión | Hasta 8° (En tamaños 2″ – 4″). | Adaptación a cambios en la línea sin accesorios adicionales. |
El Adaptador MJ Hierro Dúctil C-900 se clasifica para presiones de hasta 350 PSI en diámetros comunes, superando las exigencias de la mayoría de las redes de acueducto y contra incendio.
2. Adaptador MJ x Brida: Detalles Dimensionales y Aprobaciones UL/FM

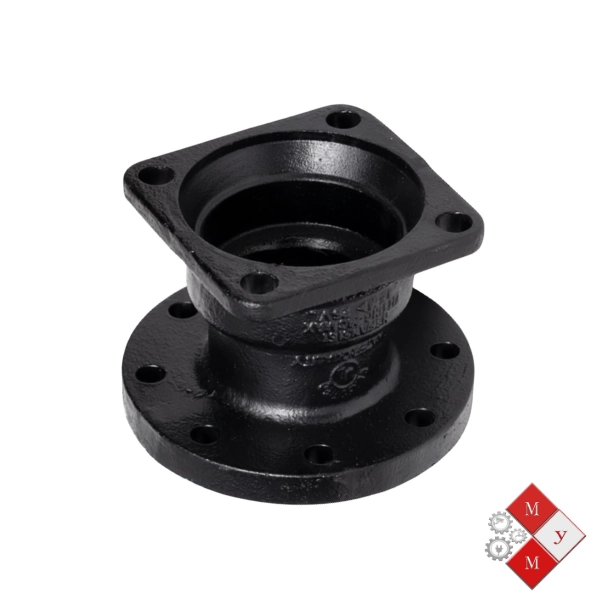

El accesorio MJ x FLANGE ADAPTER es el más representativo del Adaptador MJ Hierro Dúctil C-900 y permite la transición a la conexión bridada de equipos o válvulas.
Dimensiones Físicas del Adaptador MJ x Brida
| Tamaño Nominal (pulg.) | Espesor (T) | Longitud de Tendido (L) | Peso (WT, LBS.) |
| 3 | 0.33 | 3.50 | 13 |
| 8 | 0.38 | 3.50 | 47 |
| 16 | 0.50 | 5.00 | 170 |
| 30 | 0.66 | 7.00 | 558 |
| 48 | 0.90 | 12.00 | 1499 |
Los extremos bridados de este Adaptador MJ Hierro Dúctil C-900 coinciden con las bridas ANSI B16.1 Clase 125.
Certificaciones Sanitarias y de Incendio
-
Aprobado por FM (FM APPROVED): Para tamaños de 3″ a 16″.
-
Listado UL/ULC: Para tamaños de 3″ a 12″.
-
NSF 61 y 372: Cumple con los estándares sanitarios para agua potable (2″ y mayores).
La resistencia a la corrosión está asegurada por el revestimiento y recubrimiento conforme a ANSI/AWWA C104/A21.4.
El Adaptador MJ Hierro Dúctil C-900 es una solución de transición de alta fiabilidad, certificada bajo los más altos estándares para garantizar la continuidad estructural y la seguridad en sistemas presurizados de agua.
El rol de este accesorio en una red presurizada va más allá de una simple conexión. El Adaptador MJ Hierro Dúctil C-900 es esencial para ingenieros y contratistas al momento de realizar transiciones heterogéneas críticas en campo. Por ejemplo, al conectar una línea de distribución principal de PVC C-900 con un hidrante o un sistema de bombeo bridado, la capacidad del adaptador de manejar la deflexión angular de hasta 8 grados en diámetros pequeños (reduciendo la necesidad de accesorios adicionales) se traduce en una instalación más rápida y tolerante a los movimientos diferenciales del suelo.
Además, para garantizar la calidad del agua transportada, el revestimiento interior de cemento y la capa de sellado asfáltico del accesorio cumplen estrictamente con la norma ANSI/AWWA C104/A21.4. Esta protección interna previene la corrosión y asegura la pureza del fluido, mientras que el diseño compacto de la junta mecánica permite un montaje eficiente con juntas de SBR y pernos T estandarizados. En resumen, el Adaptador MJ Hierro Dúctil C-900 es una pieza de ingeniería de precisión que fusiona la flexibilidad del PVC C-900 con la robustez del hierro dúctil en los puntos de máxima exigencia de presión y seguridad.
Si necesitas más información especializada sobre nuestras soluciones contra incendios, puedes consultarla aquí: ➡️ red contra incendios. Además, si necesitas una asesoría especializada para tu proyecto, puedes contactar directamente con nuestro director de proyectos a través de su perfil en LinkedIn.”
