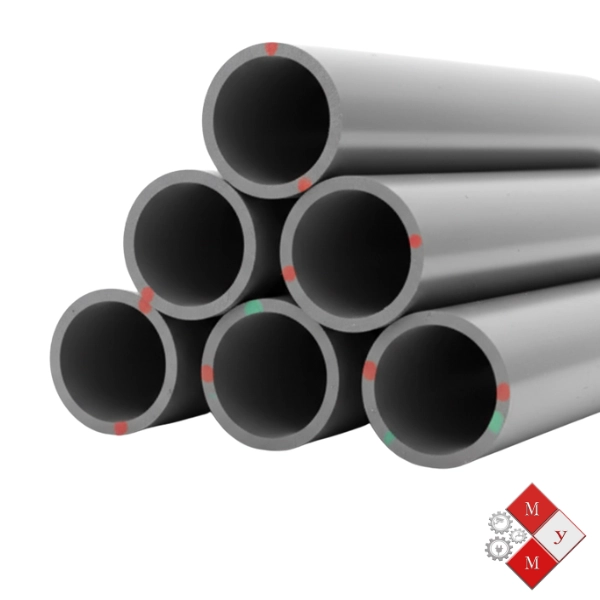

Tubería CPVC Tubería CPVC Sch 80 (Schedule 80): Alto Rendimiento y Resistencia Química
La Tubería CPVC Sch 80 (Schedule 80) de Georg Fischer (+GF+), fabricada con el compuesto CORZAN®, es el estándar de la industria para aplicaciones de alta presión y manejo de fluidos corrosivos. Clasificada como CPVC Tipo IV, Grado I Gris (Celda 23447), esta tubería ofrece una resistencia excepcional a 73°F (22.7°C), alcanzando una presión máxima de 1130 PSI en diámetros pequeños. Cumple rigurosamente con la norma ASTM F 441 y las especificaciones de salubridad NSF/ANSI 61.
1. Material, Normas y Certificaciones Esenciales de la Tubería CPVC Sch 80.
La seguridad y la calidad del sistema están garantizadas por el cumplimiento de múltiples estándares internacionales y la composición de la materia prima.
Tabla de Materiales y Normatividad de la Tubería CPVC Sch 80.
| Categoría | Detalle de Especificación | Norma / Clasificación |
| Material Base | CPVC (Cloruro de Polivinilo Clorado) | ASTM D 1784 (Tipo IV, Grado I Gris) |
| Celda | Clasificación de Celda | 23447 |
| Dimensiones | Especificación estándar para CPVC | ASTM F 441 |
| Salubridad | Agua Potable y Componentes del Sistema | NSF/ANSI Standard 61 & 14 |
| Otras Normas | Canadá y Seguridad (ULC) | CSA B137.6 y ULC S102.2 |
| Longitud Estándar | Tramos rectos de suministro | 20 pies |
2. Especificaciones Técnicas y Presión Máxima (a 73°F / 22.7°C)
La presión máxima de operación varía significativamente según el diámetro de la tubería, determinada por el espesor de pared (Schedule 80).
Tabla de Presión Máxima y Propiedades Dimensionales de la Tubería CPVC Sch 80.
| Tamaño (pulgadas) | N° de Parte P/L | Espesor Mínimo de Pared (pulgadas) | Peso/Pie (libras/pie) | Presión Máxima (psi) |
| 1/4 | H06 H0800025CG2000 | 0.119 | 0.112 | 1130 |
| 1/2 | H06 H0800050CG2000 | 0.147 | 0.225 | 850 |
| 1 | H06 H0800100CG2000 | 0.179 | 0.449 | 630 |
| 2 | H06 H0800200CG2000 | 0.218 | 1.040 | 400 |
| 4 | H06 H0800400CG2000 | 0.337 | 3.105 | 320 |
| 8 | H06 H0800800CG2000 | 0.500 | 9.051 | 250 |
| 12 | H06 H0801200CG2000 | 0.687 | 18.458 | 230 |
| 24 | H06 H0802400CG2000 | 1.218 | 63.878 | 210 |
Nota de Diseño: La tubería más pequeña (1/4″) soporta la presión más alta (1130 psi), mientras que la más grande (24″) soporta la presión mínima (210 psi) a la temperatura de referencia.
3. Tolerancias Dimensionales para Componentes del Sistema de la Tubería CPVC Sch 80.
Para garantizar el ajuste perfecto en las uniones de cemento solvente, los accesorios y la tubería cumplen con tolerancias muy estrictas.
Tabla de Tolerancias Dimensionales de la Tubería CPVC Sch 80.
| Dimensión | Descripción | Tolerancia Máxima (pulgadas) |
| D | Diámetro Exterior (Avg. OD) | ± 0.06 |
| L | Longitud Total del Accesorio | ± 0.06 |
| R | Espesor en Tapones y Bridas | ± 0.03 |
| G, G1, GJ, GN, J | Intersecciones de Líneas Centrales (Codos, Tees, etc.) | ± 0.03 (Hasta 4″); ± 0.06 (6″ y superiores) |
La Tubería CPVC Sch 80 CORZAN® de +GF+ es la solución de ingeniería de alta resistencia (ASTM F 441, NSF 61) que garantiza la máxima seguridad operativa en sistemas que requieren presiones de hasta 1130 PSI y una resistencia superior a la corrosión.
