Tubería Galvanizada Gas SCH 40: El Estándar ASTM A-53 para Conducción de Fluidos a Presión
La Tubería Galvanizada Gas SCH 40 es la solución de acero ideal para la conducción de fluidos poco corrosivos como gas, aceite, aire, agua y vapor, diseñada para manejar presiones altas y medias. Fabricada mediante electrofusión (ERW) y cumpliendo rigurosamente con la norma ASTM A-53 (NTC-3470), esta tubería garantiza durabilidad y seguridad. Su proceso de galvanización por inmersión en caliente proporciona una capa protectora de zinc que inmuniza el material contra la corrosión, asegurando la longevidad de las instalaciones de gas y servicios públicos.
1. Especificaciones Clave y Conformidad Normativa (SCH 40)
En la Tubería Galvanizada Gas SCH 40, el Schedule 40 (SCH 40) define el espesor de pared de la tubería, mientras que la normativa ASTM A-53 garantiza la calidad del acero y el proceso de fabricación.
Tabla de Normatividad y Características del Acero de la Tubería Galvanizada Gas SCH 40.
| Especificación | Detalle Técnico | Norma de Referencia |
| Aplicación Principal | Conducción de Gas, Aceite, Aire, Agua y Vapor. | LÍNEA CONDUCCIÓN INSTALACIONES DE GAS |
| Schedule Estándar | SCH 40 | Espesor estándar para alta presión. |
| Normativa de Fabricación | Acero al Carbono por Electrofusión (ERW) | ASTM A-53 (NTC-3470) |
| Grados Disponibles | Grado A y Grado B | Grado B cuenta con tratamiento térmico a 540° C. |
| Identificación | Estampado o estencilado: «COLMENA COLOMBIA ASTM A-53 A o B E SCH 40…» | Trazabilidad y autenticidad. |
Proceso de Galvanización por Inmersión en Caliente
En la Tubería Galvanizada Gas SCH 40, el recubrimiento de zinc es vital para la protección anticorrosiva, especialmente en ambientes expuestos a humedad o elementos corrosivos.
| Proceso de Galvanización | Detalle Técnico | Métrica de Calidad |
| Método | Inmersión en Caliente (Hot Immersion) | Garantiza un recubrimiento uniforme interior/exterior. |
| Diámetros Aplicables | NPS 6 e inferiores. | Alcance del proceso de inmersión. |
| Peso Promedio de Zinc | 0,55 kg/m² | Métrica de protección de zinc. |
| Calidad del Zinc | Zinc SHG (Special High Grade) | ASTM 86 SHG |
| Longitud de Suministro | 6 metros | Longitud estándar. |
2. Propiedades Físicas y Tabla Dimensional SCH 40
En la Tubería Galvanizada Gas SCH 40, el espesor de pared del SCH 40 le permite soportar presiones de prueba elevadas, con presiones que superan los 2.000 psi en diámetros intermedios.
Tabla de Dimensiones, Pesos y Presiones de Prueba (SCH 40)
| NPS (Pulg) | Diámetro Exterior (Pulg) | Espesor SCH 40 (Pulg) | Peso Galvanizado (Kg / 6m) | Presión de Prueba (psi) |
| 1/2″ | 0.840″ | 0.109″ | 7,89 | 700 |
| 1″ | 1.315″ | 0.133″ | 15,48 | 700 |
| 2″ | 2.375″ | 0.154″ | 33,58 | 2300 |
| 4″ | 4.500″ | 0.237″ | 98,23 | 1900 |
| 8″ | 8.625″ | 0.322″ | 258,72 | 1570 |
| 16″ | 16.000″ | 0.500″ | 746,24 | 1310 |
3. Terminados y Pruebas de Calidad Requeridas
Tubería Galvanizada Gas SCH 40 se entrega lista para su instalación, ya sea mediante roscado o soldadura, y es sometida a pruebas exhaustivas de integridad.
Terminados y Tolerancias
| Aspecto | Especificación Técnica | Norma de Referencia |

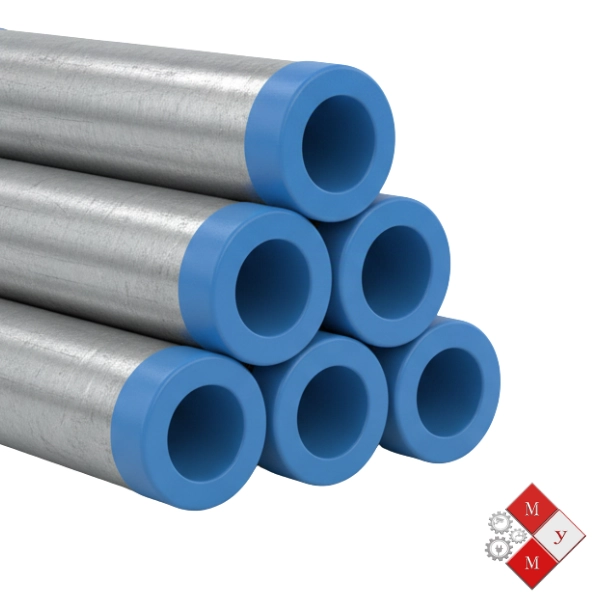

| Roscado | Roscado en los extremos, protegido con capuchones plásticos. | ANSI 81.20.1 tipo NPT |
| Acabado Interior | Diámetros mayores a 1″ son burilados interiormente. | Superficie interior «razonablemente lisa». |
| Tolerancia en Longitud | +1″ / – 0.5″ | Permite el ajuste en obra. |
| Tolerancia Diámetro | +/- 1% para tubos ≥ 2″ NPS | Garantía dimensional. |
Pruebas de Calidad Requeridas (ASTM A-53 / NTC-3470)
Las pruebas garantizan la seguridad operativa de la tubería en sistemas presurizados.
-
Prueba Hidrostática y NDT: Ensayo de presión y no destructivo, obligatorio.
-
Prueba Neumática: Adicionalmente, se realiza una prueba a 100 psi para diámetros de Ø 2 1/2″ e inferiores.
-
Pruebas Mecánicas: Incluye prueba de aplastamiento, prueba de abocardado y prueba de doblez.
La Tubería Galvanizada Gas SCH 40 de Tubos Colmena es una solución de acero de grado ASTM A-53 con una armadura de zinc de 0.55 kg/m², asegurando que su instalación de gas o fluidos cumpla con los más altos requisitos de presión y durabilidad.
