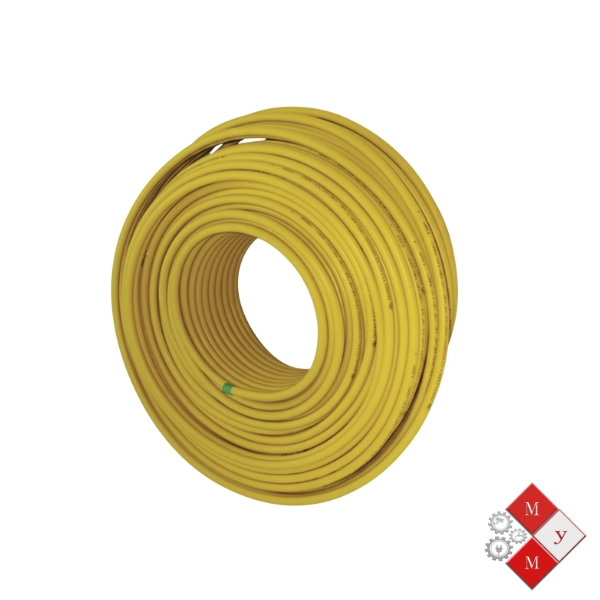

Tubería PE/AL/PE TCL Multicapa : CLASE 500 Certificada para Gas Natural en Interiores
La Tubería PE/AL/PE TCL Multicapa es un producto de ingeniería de vanguardia diseñado exclusivamente para instalaciones domiciliarias de Gas Natural en ambientes interiores. Fabricada por TCL INTERNATIONAL PERU S.A.C., esta tubería combina la flexibilidad del polietileno de alta densidad (HDPE) con la estabilidad del aluminio soldado por ultrasonido, creando una estructura CLASE 500 capaz de operar bajo la presión nominal de PN 5. Su certificación bajo la rigurosa norma AS 4176.8:2010 (SAI Global) asegura el más alto nivel de seguridad y cumplimiento normativo.
1. Composición Estructural y Aplicación (PE-AL-PE) de la Tubería PE/AL/PE TCL Multicapa.
La tubería TCL se distingue por su composición de tres capas, las cuales trabajan conjuntamente para garantizar hermeticidad y estabilidad dimensional.
Tabla de Materiales de Fabricación y Estructura
| Capa Estructural | Material | Color | Función Clave |
| Capa Interior | HDPE (Polietileno de Alta Densidad) | Negra | Superficie de contacto con el gas. |
| Capa Intermedia | Aluminio (Metálica) | Plata | Barrera de oxígeno y estabilidad estructural. |
| Capa Exterior | HDPE (Polietileno de Alta Densidad) | Amarilla o Blanca | Protección contra agentes externos y rayos UV. |
| Tecnología | Traslapada y Soldada por Ultrasonido | Asegura una unión uniforme y máxima seguridad. |
Uso Principal de la Tubería PE/AL/PE TCL Multicapa
-
Aplicación: Instalaciones domiciliarias de Gas Natural.
-
Restricción Clave: Uso autorizado exclusivamente para interiores.
2. Especificaciones Operativas y Certificaciones de la Tubería PE/AL/PE TCL Multicapa
La clasificación CLASE 500 define su rendimiento y la norma NTC 6015-2013 asegura su aptitud para el mercado.
Tabla de Rendimiento Operacional de la Tubería PE/AL/PE TCL Multicapa
| Parámetro Operacional | Especificación | Nota de Diseño |
| Presión Máxima (PN) | 72,5 PSI (5 bar) | Máxima presión de operación permitida. |
| Clasificación | CLASE 500 | Máxima categoría de rendimiento. |
| Rango de Temperatura | -20 °C a + 60 °C | El producto no debe ser expuesto a temperaturas ≥ 60°C. |
Normatividad y Certificación de Calidad de la Tubería PE/AL/PE TCL Multicapa
| Tipo de Norma | Código de Referencia | Entidad Certificadora |
| Internacional/Australiana | AS-4176.8-2010 | Certificado de Conformidad emitido por SAI Global. |
| Internacional (Modificada) | ISO 17484-1:2006 (MOD) | Estándar base para sistemas de gas. |
| Nacional | NTC 6015-2013 | Norma técnica relevante. |
3. Dimensiones Clave y Presentación Comercial
La tubería está disponible en los diámetros más comunes para instalaciones residenciales, identificados por su designación (DI x DE en mm).
Tabla de Designaciones y Diámetros
| Designación (Referencia) | Diámetro Nominal (DN) | Diámetro Interno (DI) | Presentación (Rollos) |
| 1216 | 16 mm | 12 mm | 200 metros |
| 1418 | 18 mm | 14 mm | 200 metros |
| 1620 | 20 mm | 16 mm | 200 metros |
| 2025 | 25 mm | 20 mm | 100 metros |
| Peso Promedio | – | – | 23 kg (Peso Unitario Promedio) |
Rotulado y Marcación (Trazabilidad)
El rotulado es indeleble y se marca secuencialmente a cada metro (máximo 1m). Incluye información esencial: GAS NATURAL, PN 5 (72,5psi), CLASE 500, dimensiones (ej. dn16 x en2), PE-AL-PE, AS-4176.8-2010, y fecha de fabricación.
4. Manejo, Almacenamiento y Seguridad en la Instalación
Para mantener la certificación y el rendimiento del producto, deben seguirse estrictas directrices de manipulación y almacenamiento.
Instalación y Manipulación
-
Curvado: Obligatorio el uso de herramientas específicas (resorte interno/externo o dobla tubo para PE-AL-PE).
-
Radio Mínimo de Doblez: No menor de 2.5 veces el diámetro exterior del tubo. Se debe evitar doblar repetidamente para prevenir la fatiga del material.
-
Seguridad: Evitar aplicar esfuerzos de torsión y prevenir rayar la capa exterior con objetos punzantes o el contacto con disolventes.
Almacenamiento (Prevención UV)
-
Ubicación: Debe ser almacenada en recintos cerrados.
-
Protección: Prohibido exponer a la intemperie (luz solar, lluvia, polvo) durante el almacenamiento, transporte o instalación.
-
Apilamiento: Colocarse en cajas sobre estibas de madera para proteger de la humedad del suelo, con una altura máxima de apilamiento de 1.5m.
