Tubería Polipropileno Fusión (PP-R): Solución PN 20 (380 PSI) y 50 Años de Vida Útil

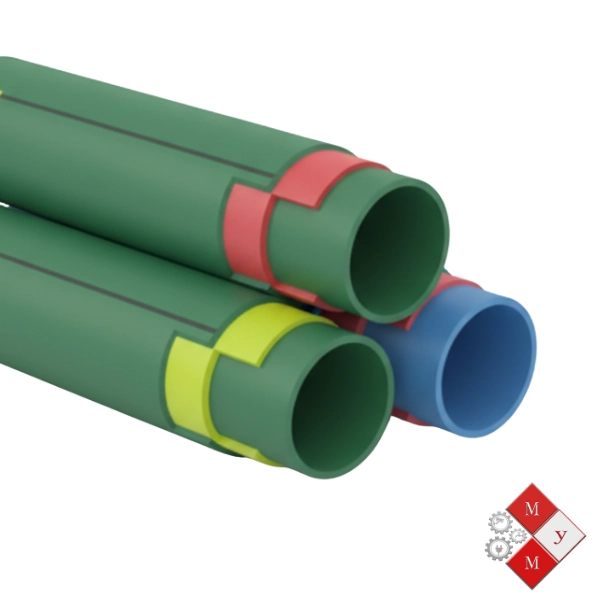

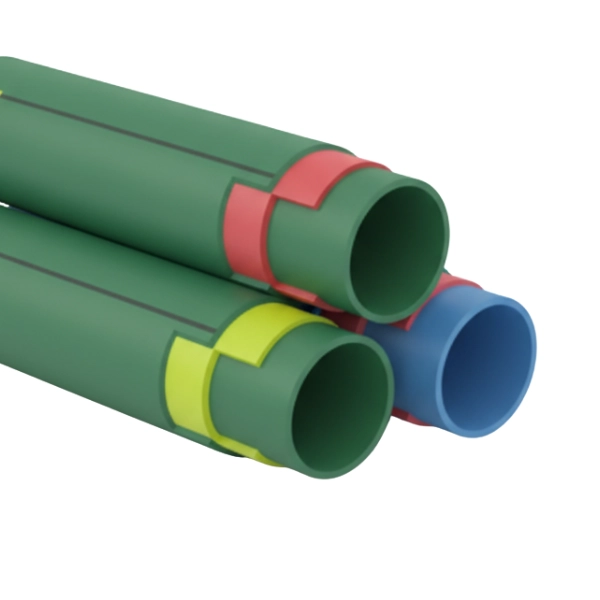

La Tubería Polipropileno Fusión (PP-R) es un sistema avanzado diseñado para aplicaciones hidráulicas y de fluidos industriales, garantizando una vida útil superior a 50 años. Su principal característica es la unión por fusión hermética, que transforma el tubo y el accesorio en una sola pieza continua de polipropileno, eliminando el riesgo de fugas. Con rangos de operación que alcanzan hasta 82°C y presiones de 380 PSI (PN 20), esta tubería es ideal para la conducción de agua caliente, aire comprimido y sustancias químicas.
1. Clasificación Técnica por Aplicación (PN y Temperatura) de la Tubería Polipropileno Fusión
La tubería Polipropileno (PP) se clasifica en diferentes series (SDR y PN) y colores, lo que determina su capacidad de presión y temperatura.
Tabla de Especificaciones por Clase y Uso Principal de la Tubería Polipropileno Fusión
| Color / Clase | Rango de Temperatura | Presión de Trabajo (a 23°C) | PN | SDR | Aplicación Principal |
| Azul S5 | 2°C a 23°C | 200 PSI | 10 | 11 | Agua General / Frío |
| Azul S3.2 | 2°C a 70°C | 300 PSI | 16 | 7.4 | Aire Comprimido |
| Verde S3.2 | 2°C a 70°C | 300 PSI | 16 | 7.4 | Agua Caliente |
| Verde S2.5 | 2°C a 82°C | 380 PSI | 20 | 6 | Sustancias Químicas |
Diámetros Disponibles: La tubería está disponible en diámetros nominales desde 20mm (1/2») hasta 250mm (10»).
2. El Proceso de Fusión Hermética de 4 Pasos de la Tubería Polipropileno Fusión
La unión por fusión se realiza mediante un polifusor (para diámetros hasta 160mm) o soldadura a tope (para 200mm y 250mm), creando una conexión monolítica.
Pasos para la Unión por Fusión (Hasta 160mm) de la Tubería Polipropileno Fusión
-
Corte del Tubo: Realice un corte a un ángulo de 90° para asegurar un contacto uniforme.
-
Marcado: Marque la distancia de penetración necesaria en el tubo, basada en el diámetro.
-
Calentamiento: Introduzca el tubo y el accesorio en las matrices del polifusor, respetando estrictamente el tiempo de calentamiento requerido.
-
Unión (Ensamble): Una el tubo y el accesorio inmediatamente hasta formar el borde cerámico, que garantiza la unión hermética.
Tiempos Críticos de Fusión para Diámetros Seleccionados de la Tubería Polipropileno Fusión
| Diámetro del Tubo | Penetración del Tubo | Tiempo de Calentamiento | Intervalo Ensamble | Tiempo de Enfriamiento |
| 20mm (1/2») | 5mm | 5 s | 4 s | 2 min |
| 63mm (2») | 24mm | 24 s | 6 s | 6 min |
| 110mm (4») | 32.5mm | 50 s | 8 s | 8 min |
| 160mm (6») | 46mm | 80 s | 8 s | 12 min |
3. Instalación Aérea y Manejo de Pandeos por Dilatación de la Tubería Polipropileno Fusión
Debido a la dilatación térmica inherente al polipropileno, es obligatorio utilizar soportes para manejar la expansión en instalaciones aéreas.
Consideraciones Clave para la Instalación Aérea
-
Ubicación: Instalar la tubería aéreamente para facilitar inspección, drenajes y mantenimiento.
-
Ruta: La ruta debe ser lo más recta posible para minimizar codos y «tees», reduciendo la pérdida de presión.
-
Pandeo (Expansión): Se deben dejar grapas de fijación o soportes para limitar el pandeo a un máximo del 2%.
-
Dilatación: Permitir cierta libertad de movimiento en la instalación para que la tubería se dilate y contraiga por las variaciones de temperatura.
-
Conexiones de Servicio: Realizar las conexiones de servicio (o bajantes) desde la parte superior de la tubería principal (haciendo cuellos de ganso).
Longitud Máxima entre Soportes (L en cm) para Evitar Pandeo
| Diámetro | 0°C | 50°C | 100°C |
| 1/2» (20mm) | 66 cm | 55 cm | 45 cm |
| 2» (63mm) | 119 cm | 98 cm | 79 cm |
| 6» (160mm) | 309 cm | 248 cm | 177 cm |
La Tubería de Polipropileno Fusión ofrece la mejor tecnología de unión (fusión hermética) y una alta resistencia química y térmica (hasta PN 20 / 82°C), asegurando una instalación eficiente y una durabilidad de 50 años en los sistemas de fluidos más exigentes.
