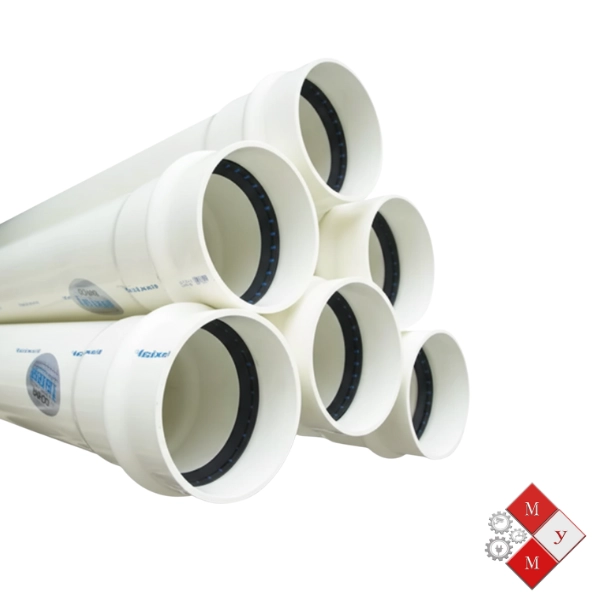

Tubería PVC Biaxial Unión Mecánica: La Tecnología PVCO de Máxima Resistencia para Acueductos
La Tubería PVC Biaxial Unión Mecánica (PVCO) de PAVCO WAVIN representa el avance más significativo en la tecnología de tuberías plásticas para la conducción de agua a presión. A través de la biorientación molecular, el Policloruro de Vinilo Orientado (PVCO) transforma la estructura del material, creando el Super PVC con una resistencia mecánica, al impacto y a la propagación de fisuras drásticamente superior al PVC-U convencional. Este sistema de campana-espigo, con unión mecánica y sellos instalados en fábrica, asegura una instalación rápida, eficiente y una vida útil prolongada para las redes de acueducto.
1. Tecnología Biaxial (PVCO): El Secreto de la Fortaleza Superior
La principal diferenciación de la Tubería PVC Biaxial Unión Mecánica radica en su proceso de fabricación, que reorienta las moléculas del PVC para crear una estructura laminada de alta fortaleza.
Tabla de Ventajas Mecánicas y Ductilidad de la Tubería PVC Biaxial Unión Mecánica
La biorientación incrementa la capacidad de la tubería para soportar cargas y resistir fallas catastróficas.
| Característica Biaxial® | Valor (Métrica Clave) | Beneficio para el Acueducto |
| Resistencia a la Tensión | 11.600 psi (+50% vs. PVC-U: 7.600 psi) | Mayor capacidad para soportar carga (presión) y tensiones externas. |
| Resistencia al Impacto | 11% a 25% mayor que PVC-U | Excelente resistencia al daño externo y a la fractura frágil. |
| Respuesta a Fallas | Respuesta Dúctil | La fractura no se propaga más allá del plano molecular fisurado. |
| Estructura | Laminada en capas (biorientada) | Proporciona una fortaleza superior y duradera al material. |
2. Unión Mecánica y Propiedades Operacionales para Instalación
El sistema de Unión Mecánica (campana – espigo) simplifica el ensamblaje en campo, mientras que las propiedades inherentes del PVCO mejoran el rendimiento hidráulico de la Tubería PVC Biaxial Unión Mecánica.
Características de la Unión Mecánica y Componentes
El diseño de la campana y el sello garantizan un ensamblaje seguro y hermético en la zanja.
-
Diseño: Unión Campana – Espigo con hidrosello instalado en fábrica y retenedor en la cuna.
-
Material del Hidrosello: Fabricado bajo NTC 2536 (1/3 SBR + 2/3 Caucho Natural).
-
Uniones Alternativas: Compatible con accesorios de PVC-P mediante cemento solvente (soldaduras).
-
Accesorios Disponibles: Accesorios de Unión Platino y Accesorios Unión Mecánica Radio Corto Clase 200.
Tabla de Beneficios Operacionales (Eficiencia Hidráulica y Química)
| Característica | Detalle Técnico | Impacto en el Proyecto |
| Eficiencia Hidráulica | Paredes internas lisas, ks = 1.5×10⁻⁶ m (flujo liso) | Baja resistencia al flujo, máximas capacidades hidráulicas y pérdidas mínimas de energía. |
| Corrosión | Inmune a la corrosión química y electroquímica | No requiere protecciones catódicas ni recubrimientos especiales (Larga Vida Útil). |
| Salubridad | Conservación de la calidad del agua | Certificado ANSI/NSF 61 y cumple con Resolución 0501 de 2017. |
| Instalación | Peso Liviano | Facilidad de transporte, manipulación e instalación sin equipos pesados (Ahorro de costos). |
| Flexibilidad | Deflexión de hasta 40% de su diámetro externo | Adaptación a las condiciones del terreno sin afectación estructural (ASTM F1483). |
3. Normativas, Presiones y Consideraciones de Diseño
La Tubería PVC Biaxial Unión Mecánica está diseñada y probada bajo estándares internacionales que certifican su uso a presión.
Normativas de Fabricación y Certificación
| Tipo de Norma | Código de Referencia | Diámetros que Cubre (Ejemplos) |
| Internacional (PVCO) | ASTM F1483 | 4” a 16” |
| Nacional (PVCO) | NTC 5425 | 3”, 18” y 20” |
| Sellos Elastoméricos | NTC 2295 | Aplica a uniones flexibles a presión. |
Presiones Nominales (PR) y Diseño Hidráulico
-
Presiones Nominales (PR 23°C):
-
PR 160 psi (con RDE 46 o RDE 32.25).
-
PR 200 psi (con RDE 37 o RDE 26).
-
-
Cálculo de Golpe de Ariete: Debido a la elasticidad del material, el cálculo del Golpe de Ariete es mandatorio en el diseño.
-
la Tubería PVC Biaxial Unión Mecánica tiene una velocidad de la onda (‘a’): Varía según RDE. Ej. RDE 37 = 275 m/s, RDE 46 = 246 m/s.
-
Consideraciones para la Instalación de la Unión Mecánica
-
Ensamblaje: Limpiar campana y espigo. La tubería puede ensamblarse en el borde de la zanja.
-
Anclajes: Los anclajes de concreto son obligatorios en accesorios, codos y tapones para restringir el movimiento.
-
Protección en Anclaje: Es crucial aislar la tubería del concreto del anclaje con fieltro asfáltico o polietileno grueso para permitir las variaciones de diámetro por presión.
La Tubería PVC Biaxial Unión Mecánica es la tecnología de acueducto más avanzada, garantizando la durabilidad, la eficiencia hidráulica y la seguridad en la conducción de agua a presión.
