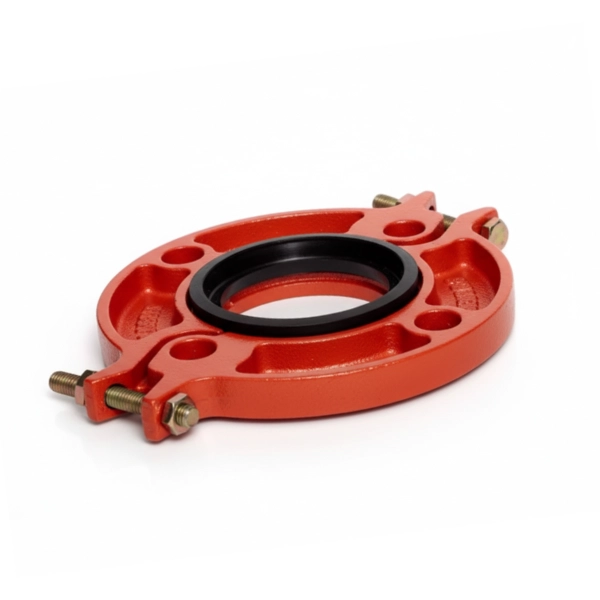

Flanche ranurada UL/FM
El flanche ranurada UL/FM, es un accesorio de tubería que se utiliza para conectar tuberías ranuradas a bridas roscadas o bridas ranuradas. Está diseñada para usarse en sistemas de protección contra incendios que requieren uniones confiables y seguras.
Características:
- Presión de trabajo: PN10 y PN16
Conexiones:
- Tubería: Ranurada
- Brida: Roscada o ranurada
Materiales:
- Aprobaciones: UL, FM
Flanche ranurada UL/FM: La Brida Segmentada Certificada para la Transición de Tuberías
El Flanche ranurada UL/FM es un accesorio esencial dentro de los sistemas de tuberías ranuradas, diseñado para crear una conexión segura y desmontable entre un extremo de tubería preparado con ranura (groove) y cualquier componente que posea una conexión de brida (flange) estándar. Este acople de transición es fundamental en la industria, siendo típicamente de color rojo para su rápida identificación en sistemas de protección contra incendios.
1. Certificaciones de Alto Nivel y Funcionalidad del Flanche ranurada UL/FM
La función primordial de este accesorio es garantizar la seguridad estructural y la hermeticidad en el punto de transición, una capacidad respaldada por sus aprobaciones.
Detalles de Diseño y Normativa del Flanche ranurada UL/FM
| Característica | Detalle Funcional | Certificación / Norma |
| Certificaciones | UL (Underwriters Laboratories) y FM (Factory Mutual). | Cruciales para sistemas de protección contra incendios de alto estándar. |
| Estándar de Calidad | ISO. | Certifica los procesos de fabricación del accesorio. |
| Uso Principal | Conexión de tubería ranurada a bridas estándar. | Facilita la integración de válvulas o equipos bridados a una red ranurada. |
| Estructura | Componente circular segmentado (dividido en mitades). | Permite un montaje rápido y eficiente sobre la tubería. |
El Flanche ranurada UL/FM es parte de un ecosistema más amplio de accesorios ranurados (codos, tees, reductores, etc.) diseñados para un ensamble sin soldadura.
2. Componentes Clave y Mecanismo de Sellado
El proceso de acoplamiento del flanche ranurado depende de la interacción precisa de tres componentes para asegurar el sellado y la resistencia a la presión:
Junta de Sellado (Gasket): Un anillo elastomérico (disponible en colores negro, blanco, etc.) que se comprime para crear el sello estanco. Se requiere lubricación para su correcta instalación.
Segmentos del Flanche: Las mitades de la brida ranurada que rodean la tubería y poseen los orificios para los pernos.
Pernos y Tuercas (Bolt/Nut): Elementos de fijación utilizados para unir los segmentos del flanche entre sí y, posteriormente, atornillar el flanche completo a la brida opuesta.
La instalación visualizada implica colocar la junta, posicionar los segmentos del flanche sobre la ranura de la tubería, y luego atornillar el conjunto resultante a la brida opuesta, lo que permite un acoplamiento rápido y seguro del sistema.
El Flanche ranurada UL/FM se presenta como la solución óptima para los ingenieros que buscan una transición de tuberías que combine la velocidad de instalación del sistema ranurado con la compatibilidad universal del sistema bridado. La estructura segmentada de la brida, junto con su certificación UL/FM, garantiza que este Flanche ranurada UL/FM soporte de manera confiable las presiones del sistema, manteniendo la integridad del sello en todo momento.
Si necesitas más información especializada sobre nuestras soluciones contra incendios, puedes consultarla aquí: ➡️ red contra incendios. Además, si necesitas una asesoría especializada para tu proyecto, puedes contactar directamente con nuestro director de proyectos a través de su perfil en LinkedIn.
